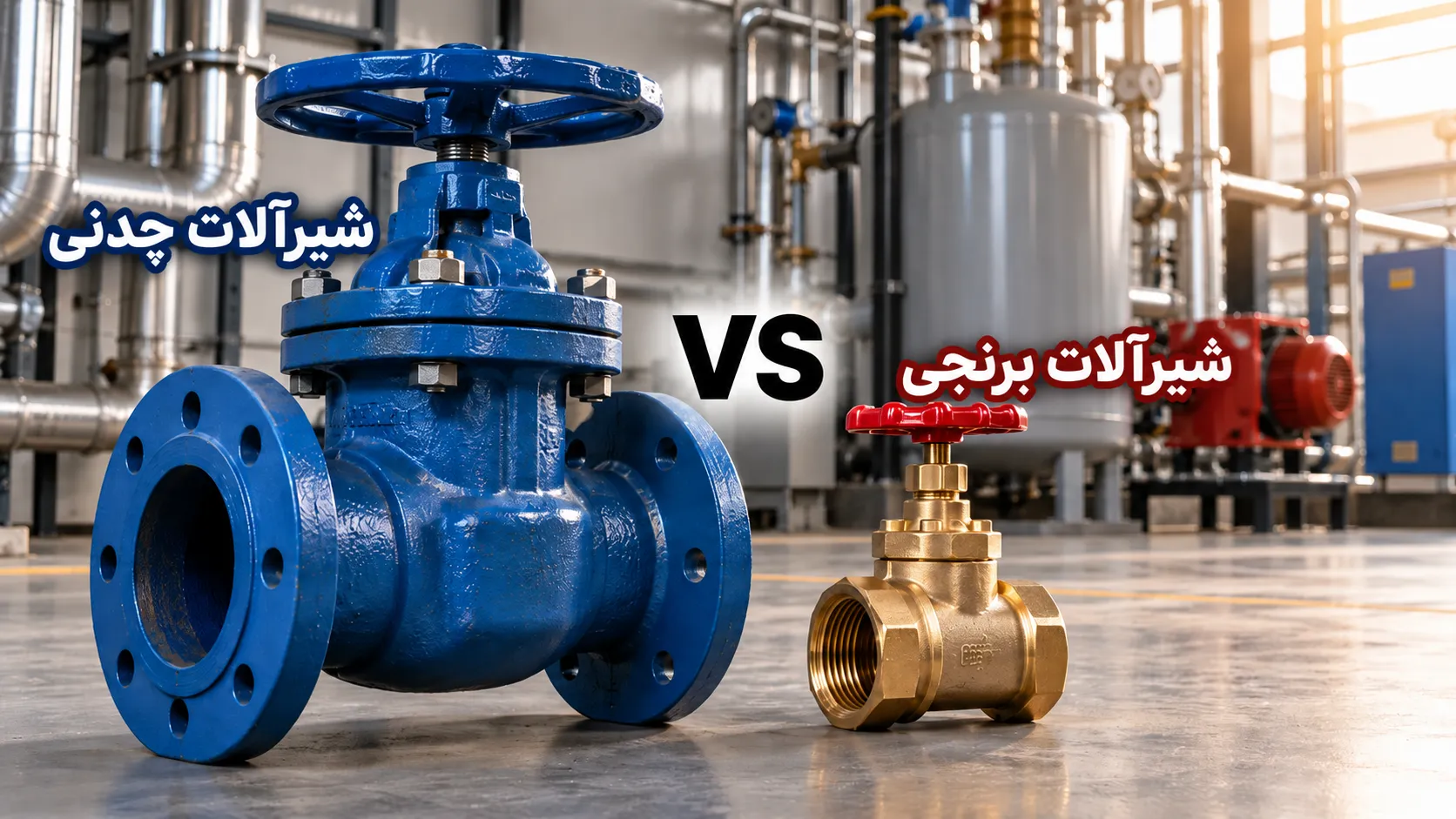

تفاوت شیرآلات چدنی و برنجی فقط به جنس بدنه نیست؛ این دو گروه از نظر سایز قابل استفاده، روش اتصال، مقاومت در برابر خوردگی، وزن، شرایط فشار و دما و نوع پروژه تفاوت دارند. اگر بخواهیم پاسخ کوتاهی بدهیم، شیرآلات برنجی معمولاً در خطوط کوچک‌تر، اتصالات رزوه‌ای، تأسیسات ساختمانی و سیستم‌هایی که مقاومت در برابر خوردگی اهمیت دارد انتخاب رایج‌تری هستند؛ در مقابل، شیرآلات چدنی به‌خصوص در سایزهای بزرگ‌تر و خطوط فلنجی آب، موتورخانه، آبرسانی و تأسیسات صنعتی کاربرد گسترده‌ای دارند.
اما نباید از روی جنس بدنه به‌تنهایی تصمیم گرفت. فشار کاری، دمای سیال، سایز خط، نوع سیال، کلاس شیر و استاندارد سازنده باید پیش از خرید بررسی شوند. بنابراین این تصور که «شیر برنجی همیشه مقاوم‌تر است» یا «شیر چدنی همیشه برای فشار بالا مناسب‌تر است» از نظر مهندسی دقیق نیست.

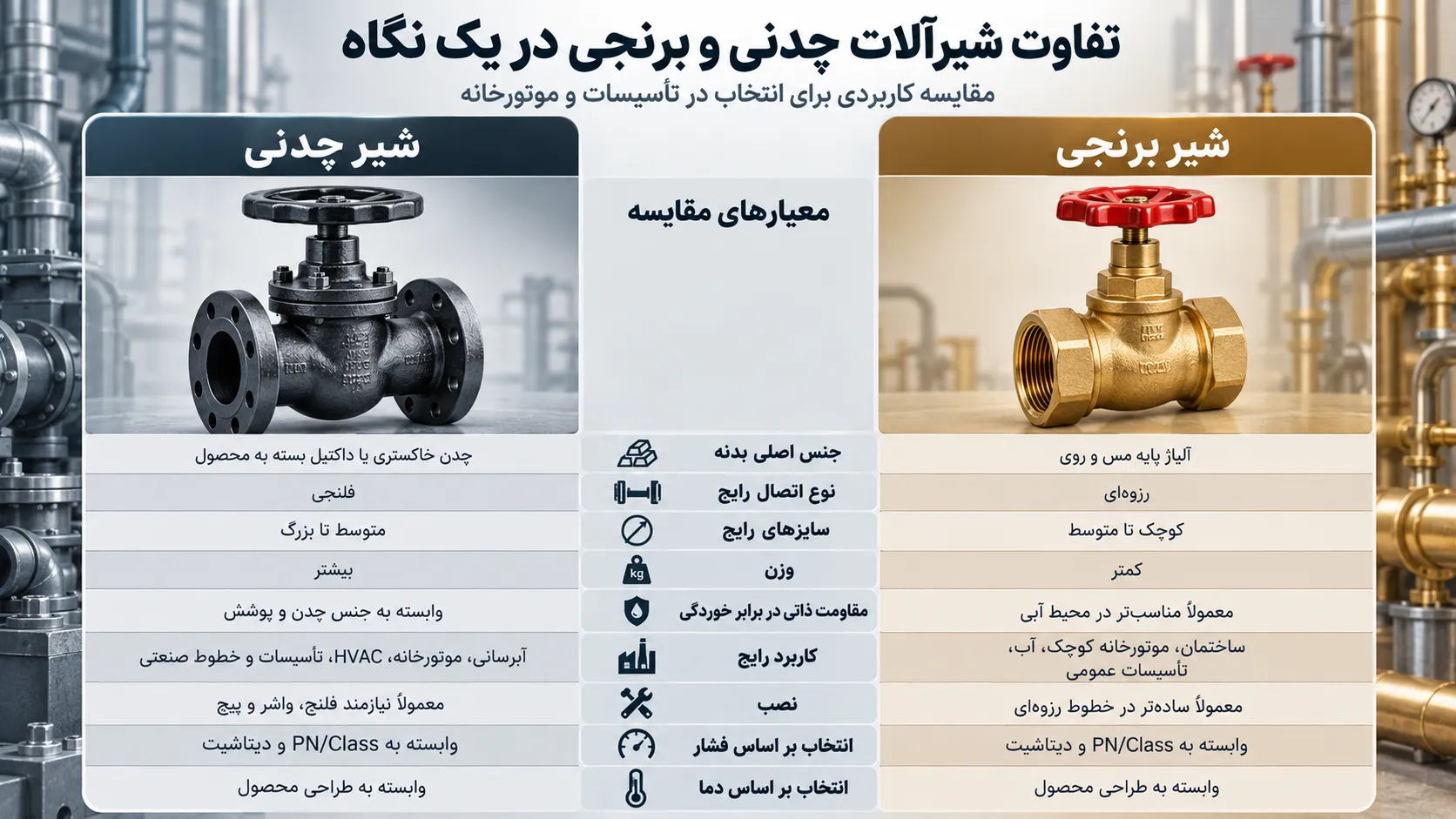

تفاوت شیرآلات چدنی و برنجی در یک نگاه
| معیار مقایسه | شیرآلات چدنی | شیرآلات برنجی |
|---|---|---|
| جنس اصلی بدنه | چدن خاکستری یا داکتیل بسته به محصول | آلیاژ پایه مس و روی |
| نوع اتصال رایج | فلنجی | رزوه‌ای |
| سایزهای رایج | متوسط تا بزرگ | کوچک تا متوسط |
| وزن | بیشتر | کمتر |
| مقاومت ذاتی در برابر خوردگی | وابسته به جنس چدن و پوشش | معمولاً مناسب‌تر در محیط آبی |
| کاربرد رایج | آبرسانی، موتورخانه، HVAC، تأسیسات و خطوط صنعتی | ساختمان، موتورخانه کوچک، آب، تأسیسات عمومی |
| نصب | معمولاً نیازمند فلنج، واشر و پیچ | معمولاً ساده‌تر در خطوط رزوه‌ای |
| انتخاب بر اساس فشار | وابسته به PN/Class و دیتاشیت | وابسته به PN/Class و دیتاشیت |
| انتخاب بر اساس دما | وابسته به طراحی محصول | وابسته به طراحی محصول |
نتیجه عملی: اگر خط لوله شما قطر بالا و اتصال فلنجی دارد، بررسی شیر چدنی معمولاً منطقی‌تر است. اگر با سایزهای پایین و اتصال دنده‌ای در تأسیسات ساختمانی سروکار دارید، شیر برنجی اغلب گزینه عملی‌تری خواهد بود.
شیرآلات چدنی چیست؟
شیرآلات چدنی گروهی از شیرهای صنعتی و تأسیساتی هستند که بخش اصلی بدنه آن‌ها از چدن ساخته می‌شود. بسته به سازنده و کاربرد، ممکن است از چدن خاکستری یا چدن داکتیل استفاده شود و اجزای داخلی شیر نیز از متریال دیگری ساخته شده باشند.
چدن به‌دلیل قابلیت ریخته‌گری مناسب و امکان ساخت بدنه‌های نسبتاً بزرگ، در تولید شیرهای فلنجی بسیار رایج است. به همین دلیل در شبکه‌های آبرسانی، سیستم‌های HVAC، موتورخانه‌ها، خطوط آب صنعتی و برخی شبکه‌های تأسیساتی نمونه‌های زیادی از شیر کشویی، پروانه‌ای، یک‌طرفه، صافی و بالانس ولو با بدنه چدنی دیده می‌شود.
شیرآلات برنجی چیست؟
شیرآلات برنجی دارای بدنه‌ای از آلیاژ پایه مس و روی هستند و به‌دلیل قابلیت ماشین‌کاری مناسب، مقاومت قابل قبول در برابر بسیاری از شرایط آبی و امکان تولید قطعات نسبتاً کوچک، در شیرآلات ساختمانی و سیستم‌های تأسیساتی کاربرد زیادی دارند
شیرهای توپی، کشویی، یک‌طرفه، پیسوار و برخی شیرهای کنترلی و تأسیساتی از جمله محصولاتی هستند که با بدنه برنجی عرضه می‌شوند. اتصال دنده‌ای در این گروه بسیار رایج است و همین موضوع نصب آن‌ها را در لوله‌کشی‌های کوچک‌تر ساده می‌کند.
مهم‌ترین تفاوت شیر چدنی و برنجی چیست؟
اصلی‌ترین تفاوت این دو محصول در رفتار متریال و طراحی کاربردی شیر است. برنج و چدن خواص مکانیکی و خوردگی متفاوتی دارند و تولیدکنندگان بر اساس این ویژگی‌ها محصولات متفاوتی طراحی می‌کنند.
در عمل، این تفاوت متریال باعث شده بازار مصرف آن‌ها نیز تا حد زیادی جدا شود. شیرهای برنجی بیشتر در قطرهای پایین و سیستم‌های رزوه‌ای دیده می‌شوند، درحالی‌که شیرهای چدنی حضور پررنگ‌تری در سایزهای بالاتر و اتصالات فلنجی دارند.
بنابراین هنگام مقایسه، بهتر است به‌جای سؤال کلی «چدن بهتر است یا برنج؟» سؤال دقیق‌تری مطرح کنیم: برای سیال، فشار، دما و سایز مشخص این پروژه، کدام شیر مناسب‌تر است؟
تفاوت شیرآلات چدنی و برنجی از نظر مقاومت در برابر خوردگی
برنج در بسیاری از کاربردهای آب و تأسیسات مقاومت خوردگی مطلوبی دارد و برخلاف آهن معمولی دچار زنگ‌زدگی قرمز متداول نمی‌شود. همین ویژگی یکی از دلایل استفاده گسترده از شیرآلات برنجی در سیستم‌های ساختمانی است.
بااین‌حال، عبارت «برنج ضدخوردگی است» نیز مطلق نیست. ترکیب شیمیایی سیال، میزان کلراید، pH، دما و ترکیب آلیاژ می‌توانند روی رفتار خوردگی اثر بگذارند. برخی آلیاژهای برنج در شرایط خاص حتی ممکن است با پدیده dezincification یا روی‌زدایی مواجه شوند.
بدنه چدنی نیز معمولاً برای محافظت بیشتر در برابر محیط با پوشش‌هایی مانند اپوکسی عرضه می‌شود. به همین دلیل در شیر چدنی تنها جنس پایه مهم نیست؛ کیفیت پوشش داخلی و خارجی، ضخامت پوشش و سلامت آن در زمان نصب نیز روی دوام واقعی محصول تأثیر دارد.
شیر چدنی مقاوم‌تر است یا شیر برنجی؟
پاسخ این سؤال بدون مشخص کردن نوع مقاومت امکان‌پذیر نیست.
اگر منظور مقاومت در برابر خوردگی در بسیاری از سیستم‌های آب باشد، برنج معمولاً مزیت خوبی دارد. اگر منظور ساخت شیر بزرگ فلنجی برای خطوط آبرسانی باشد، بدنه چدنی از نظر طراحی و اقتصادی گزینه رایجی است.
از طرف دیگر، چدن نسبت به برخی بارهای ضربه‌ای رفتار تردتری دارد. بنابراین شیر چدنی نباید هنگام حمل، انبارش یا نصب در معرض ضربه شدید قرار گیرد. همچنین وارد کردن نیروی اضافی از خط لوله به فلنج شیر می‌تواند به بدنه و آب‌بندی آسیب بزند.
پس «مقاومت بیشتر» یک ویژگی تک‌بعدی نیست و باید مشخص شود صحبت درباره خوردگی، فشار داخلی، ضربه، دما یا بار مکانیکی است.
تفاوت فشار کاری شیرآلات چدنی و برنجی
یکی از مهم‌ترین اشتباهات در مقایسه این دو محصول، تعیین یک فشار ثابت برای همه شیرهای چدنی یا همه شیرهای برنجی است.
فشار مجاز شیر تابع طراحی محصول و Pressure Rating آن است، نه فقط جنس بدنه.
برای مثال، در اطلاعات فنی یک سری شیر کنترلی Spirax Sarco، نمونه چدنی با بدنه PN16 برای حداکثر فشار طراحی 16 bar در 120°C و نمونه Bronze با طراحی PN25 برای 25 bar در 120°C مشخص شده است. همین منبع نشان می‌دهد که رابطه فشار و دما نیز باید همزمان دیده شود و افزایش دما می‌تواند فشار مجاز را کاهش دهد.
بنابراین هنگام خرید باید روی بدنه یا کاتالوگ محصول به مواردی مانند PN10، PN16، PN25 یا Class توجه کنید.
برای بررسی نمونه اطلاعات فنی بین‌المللی می‌توانید راهنمای Spirax Sarco درباره متریال و کاربرد شیرها را مشاهده کنید. راهنمای فنی Spirax Sarco درباره متریال شیرآلات
تفاوت شیرآلات برنجی و چدنی از نظر دمای کاری
دمای کاری نیز مانند فشار نباید صرفاً بر اساس نام متریال تعیین شود. طراحی بدنه، نوع آب‌بندی، سیت، گسکت، استم و اجزای داخلی همگی محدوده دمای قابل استفاده شیر را تعیین می‌کنند.
برای مثال ممکن است دو شیر با بدنه مشابه، به دلیل تفاوت در جنس Seat یا Seal محدوده دمای کاملاً متفاوتی داشته باشند. به همین علت اعلام عباراتی مانند «تمام شیرهای چدنی تا 150 درجه» یا «تمام شیرهای برنجی تا 120 درجه» از نظر فنی دقیق نیست.
قاعده صحیح این است: دمای طراحی پروژه را مشخص کنید، سپس نمودار یا جدول Pressure/Temperature همان مدل شیر را بررسی کنید.
تفاوت شیر چدنی و برنجی از نظر سایز
سایز یکی از سریع‌ترین معیارهایی است که می‌تواند انتخاب اولیه را مشخص کند.
شیرهای برنجی در تأسیسات ساختمانی بیشتر در قطرهای پایین مشاهده می‌شوند و اتصال رزوه‌ای در آن‌ها متداول است. در مقابل، با افزایش قطر خط، استفاده از بدنه چدنی و اتصال فلنجی رایج‌تر می‌شود.
علت فقط قیمت متریال نیست. ساخت یک شیر فلنجی بزرگ با بدنه برنجی از نظر وزن، میزان مصرف آلیاژ و هزینه تولید معمولاً توجیه کمتری دارد؛ درحالی‌که فناوری ریخته‌گری چدن امکان تولید اقتصادی بدنه‌های بزرگ را فراهم می‌کند.
تفاوت اتصال شیرآلات چدنی و برنجی
شیرآلات برنجی در بازار تأسیسات ایران عمدتاً با اتصال رزوه‌ای دیده می‌شوند. نصب این محصولات در قطرهای پایین سریع است و برای تعویض آن‌ها معمولاً نیاز به مجموعه فلنج و پیچ وجود ندارد.
در مقابل، بخش قابل توجهی از شیرآلات چدنی صنعتی به شکل فلنجی ساخته می‌شوند. دو فلنج توسط پیچ و مهره به یکدیگر متصل شده و گسکت بین سطوح وظیفه آب‌بندی را بر عهده می‌گیرد.
اتصال فلنجی در خطوط بزرگ یک مزیت مهم دارد: شیر می‌تواند برای تعمیر یا تعویض از خط باز شود، بدون آنکه نیاز به برش لوله باشد.
تفاوت وزن شیر چدنی و برنجی
در مقایسه دو شیر هم‌رده، طراحی بدنه تأثیر زیادی بر وزن دارد؛ اما شیرهای چدنی صنعتی به‌ویژه در سایزهای بزرگ معمولاً وزن قابل‌توجهی دارند.
این مسئله فقط موضوع حمل‌ونقل نیست. در سایزهای بالا باید وزن شیر در طراحی ساپورت خط لوله نیز در نظر گرفته شود. شیر سنگین نباید بدون تکیه‌گاه مناسب وزن خود را به لوله یا اتصال مجاور منتقل کند.
در مقابل، شیرهای برنجی کوچک‌تر به دلیل ابعاد و ساختار ساده‌تر، نصب و جابه‌جایی راحت‌تری دارند.
تفاوت قیمت شیرآلات چدنی و برنجی
نمی‌توان گفت شیر چدنی همیشه ارزان‌تر یا شیر برنجی همیشه گران‌تر است؛ زیرا قیمت نهایی تحت تأثیر سایز، وزن، نوع شیر، برند، کلاس فشاری، متریال قطعات داخلی و شرایط بازار فلزات قرار دارد.
در سایزهای پایین، شیر برنجی می‌تواند از نظر هزینه نصب انتخاب مناسبی باشد، زیرا اتصال رزوه‌ای ساده‌تری دارد. در سایزهای بزرگ، ساخت بدنه چدنی امکان ارائه شیرهای صنعتی با هزینه منطقی‌تری نسبت به استفاده گسترده از آلیاژهای مسی فراهم می‌کند.
بنابراین برای مقایسه اقتصادی باید هزینه کل خرید + نصب + اتصالات + تعمیر و نگهداری را بررسی کرد؛ نه فقط قیمت خود شیر.
برای موتورخانه شیر چدنی بهتر است یا برنجی؟
پاسخ وابسته به محل نصب و قطر خط است.
در انشعابات کوچک، تجهیزات فرعی، خطوط رزوه‌ای و برخی ورودی و خروجی تجهیزات، شیر برنجی انتخاب رایجی است.
در خطوط اصلی با قطر بالاتر، مخصوصاً زمانی که سیستم فلنجی طراحی شده باشد، شیرهای چدنی مانند شیر پروانه‌ای، کشویی، یک‌طرفه و صافی کاربرد بیشتری پیدا می‌کنند.
در نتیجه یک موتورخانه می‌تواند همزمان از هر دو متریال استفاده کند و اصولاً نیازی نیست همه شیرها از یک جنس انتخاب شوند.
برای آب سرد و گرم شیر چدنی بهتر است یا برنجی؟
برای خطوط ساختمانی با سایز پایین، شیر برنجی یکی از گزینه‌های متداول است. ولی در خطوط انتقال آب با قطر بالا، شیر چدنی فلنجی کاربرد گسترده‌ای دارد.
در آب گرم، فقط جنس بدنه را بررسی نکنید. دمای واقعی سیال باید با محدوده Pressure/Temperature تولیدکننده تطبیق داده شود، زیرا فشار مجاز بسیاری از شیرها با افزایش دما تغییر می‌کند.
آیا شیر برنجی همیشه از شیر چدنی عمر بیشتری دارد؟
خیر. عمر شیر یک عدد ثابت وابسته به متریال نیست.
تعداد دفعات باز و بسته شدن، کیفیت سیال، سرعت جریان، خوردگی، کیفیت نصب، فشار، دما، کاویتاسیون، رسوب، کیفیت آب‌بندی و نگهداری روی عمر مفید تأثیر می‌گذارند.
به همین دلیل اعدادی مانند «شیر برنجی 20 سال و شیر چدنی 15 سال عمر می‌کند» بدون مشخص کردن شرایط کار و مدل محصول ارزش مهندسی بالایی ندارند.
یک شیر چدنی مناسب که در محدوده طراحی خود استفاده شود می‌تواند سال‌ها بدون مشکل کار کند؛ همان‌طور که یک شیر برنجی نامناسب نیز در سیال خورنده یا شرایط خارج از طراحی می‌تواند زودتر آسیب ببیند.
آیا شیر چدنی برای فشار بالا مناسب است؟
نه به‌صورت مطلق.
بعضی شیرهای چدنی برای فشارهای متداول سیستم‌های تأسیساتی طراحی می‌شوند، اما در سرویس‌های فشار بالاتر ممکن است بدنه فولادی یا متریال‌های دیگر مناسب‌تر باشند.
برای نمونه Spirax Sarco در توضیح متریال شیرهای ایمنی، Cast Iron را معمولاً تا حدود 17 bar(g)، SG Iron را تا حدود 25 bar(g) و Cast Steel را تا حدود 40 bar(g) در محصولات مورد بحث خود ذکر می‌کند. این اعداد نشان‌دهنده یک الگوی مهندسی در آن خانواده محصولات هستند و نباید به همه شیرهای موجود در بازار تعمیم داده شوند.
چه زمانی شیر برنجی انتخاب بهتری است؟
شیر برنجی را زمانی در اولویت بررسی قرار دهید که:
- خط لوله سایز پایین است.
- سیستم دارای اتصال رزوه‌ای است.
- وزن و سهولت نصب اهمیت دارد.
- پروژه ساختمانی یا تأسیساتی سبک است.
- سیال با آلیاژ مورد استفاده سازگار است.
- محصول دارای Pressure Rating مناسب پروژه است.
برای انتخاب برند نیز تنها نام سازنده کافی نیست. در محصولاتی مانند شیرآلات برنجی کیز ایران باید مدل دقیق محصول، سایز، فشار نامی و کاربرد اعلام‌شده سازنده بررسی شود.
چه زمانی شیر چدنی انتخاب بهتری است؟
شیر چدنی معمولاً زمانی گزینه مناسبی برای بررسی است که:
- قطر خط متوسط یا بزرگ است.
- اتصال فلنجی موردنیاز پروژه است.
- سیستم آبرسانی یا HVAC گسترده دارید.
- شیر پروانه‌ای، کشویی، یک‌طرفه یا صافی بزرگ نیاز دارید.
- هزینه ساخت شیر در سایز بالا اهمیت زیادی دارد.
- فشار و دمای پروژه در محدوده مجاز محصول قرار دارد.
در این شرایط، بررسی محصولات شیرآلات چدنی فاراب و مقایسه مدل‌های موجود بر اساس مشخصات پروژه می‌تواند مسیر انتخاب را دقیق‌تر کند.
7 مشخصه‌ای که قبل از انتخاب شیر چدنی یا برنجی باید بدانید
برای انتخاب مهندسی شیر، این هفت مورد را قبل از استعلام مشخص کنید:
- نوع سیال: آب، آب گرم، بخار، هوا، گاز یا سیال فرآیندی.
- فشار کاری واقعی: نه فقط فشار اسمی پمپ.
- دمای کاری: حداقل و حداکثر دمای سیال.
- سایز خط: DN یا اینچ لوله.
- نوع اتصال: فلنجی، رزوه‌ای یا سایر اتصالات.
- وظیفه شیر: قطع و وصل، تنظیم جریان یا جلوگیری از برگشت.
- شرایط محیط: رطوبت، فضای باز، خوردگی و احتمال ضربه.
اگر این اطلاعات مشخص باشند، جنس بدنه دیگر حدس زده نمی‌شود؛ بلکه بر اساس شرایط واقعی سیستم انتخاب خواهد شد.

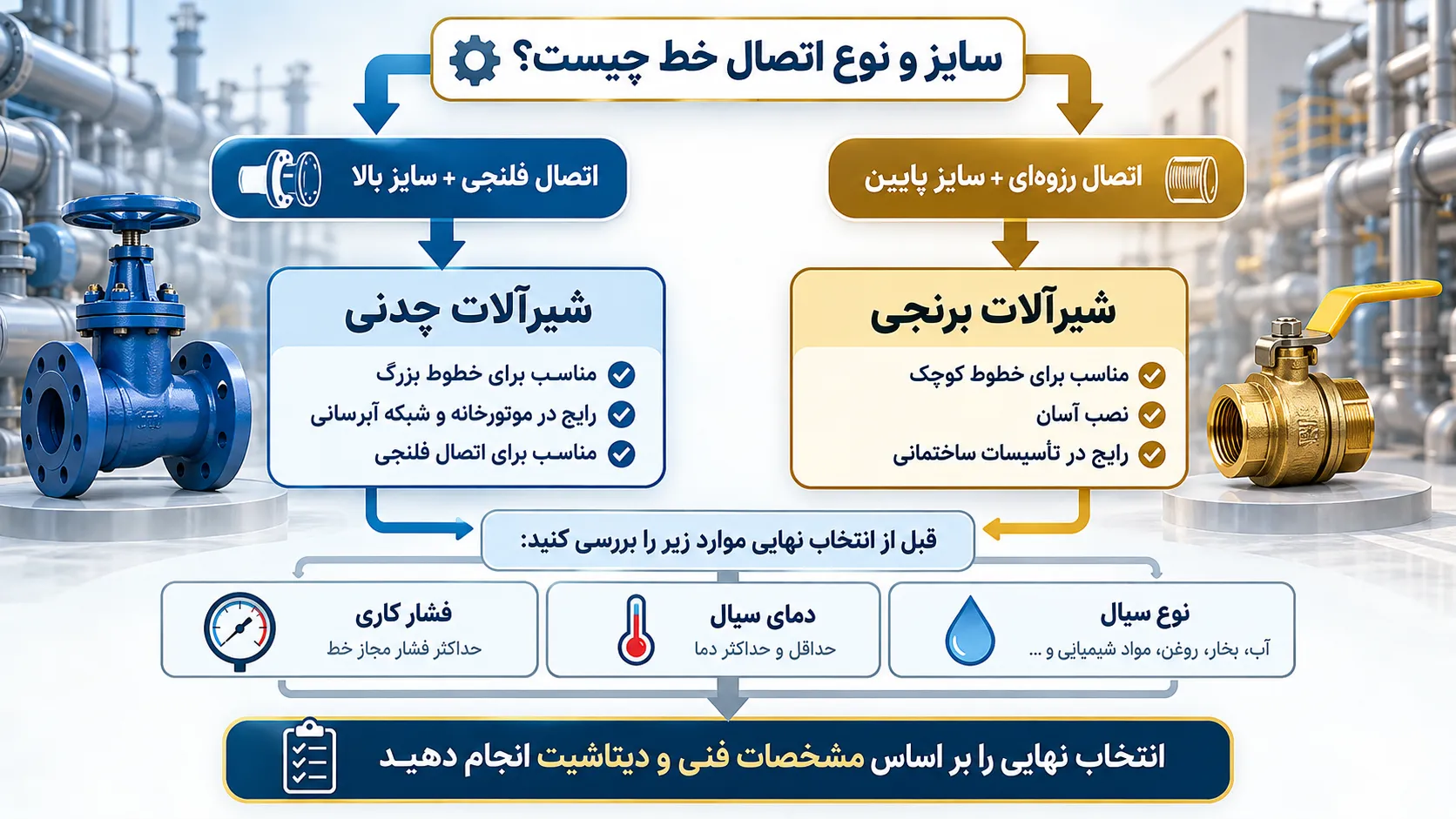

جدول انتخاب سریع شیر چدنی یا برنجی
| شرایط پروژه | گزینه‌ای که ابتدا بررسی شود |
|---|---|
| لوله‌کشی ساختمانی سایز پایین | برنجی |
| اتصال رزوه‌ای | برنجی |
| خط فلنجی سایز بالا | چدنی |
| شبکه آبرسانی بزرگ | چدنی |
| موتورخانه | بسته به سایز؛ هر دو |
| مقاومت خوردگی در محیط آبی | بررسی برنج |
| شیر صنعتی سایز بزرگ | بررسی چدن |
| فشار یا دمای غیرمعمول | انتخاب بر اساس دیتاشیت، نه جنس |
این جدول برای انتخاب اولیه است و جایگزین مشخصات فنی سازنده نیست.
اشتباه رایج هنگام مقایسه شیرآلات چدنی و برنجی
بزرگ‌ترین اشتباه این است که ویژگی‌های یک محصول خاص را به تمام محصولات ساخته‌شده از همان متریال نسبت دهیم.
دو شیر چدنی می‌توانند از نظر جنس دقیق بدنه، سیت، فشار اسمی و دمای مجاز تفاوت زیادی داشته باشند. همین موضوع درباره شیرهای برنجی نیز صادق است.
بنابراین عباراتی مانند «چدن فقط برای فشار پایین است» یا «برنج همیشه برای آب شرب مناسب است» بدون بررسی مشخصات محصول و استاندارد موردنیاز پروژه، بیش از حد کلی هستند.
در نهایت شیر چدنی بخریم یا شیر برنجی؟
اگر پروژه شما سایز پایین، اتصال رزوه‌ای و کاربرد ساختمانی یا تأسیساتی سبک دارد، معمولاً شیر برنجی نقطه شروع منطقی‌تری برای بررسی است.
اگر پروژه دارای خطوط بزرگ، اتصال فلنجی، سیستم آبرسانی گسترده یا تأسیسات صنعتی و موتورخانه‌ای است، شیر چدنی معمولاً گزینه مهم‌تری خواهد بود.
اما تصمیم نهایی باید پس از تطبیق پنج پارامتر گرفته شود:
سیال + فشار + دما + سایز + نوع اتصال
این روش انتخاب از مقایسه صرف جنس بدنه بسیار دقیق‌تر است و احتمال انتخاب محصول نامناسب را کاهش می‌دهد.
برای بررسی و مقایسه مدل‌های مختلف شیرآلات و تجهیزات مرتبط می‌توانید محصولات تاسیسات صنعتی آیرون را نیز بررسی کنید
سوالات متداول درباره تفاوت شیرآلات چدنی و برنجی
شیر برنجی بهتر است یا چدنی؟
هیچ‌کدام به‌صورت مطلق بهتر نیستند. شیر برنجی برای بسیاری از خطوط کوچک و رزوه‌ای مناسب است و شیر چدنی در خطوط فلنجی و سایزهای بالاتر کاربرد گسترده‌تری دارد.
شیر چدنی زنگ می‌زند؟
چدن می‌تواند در مجاورت آب و اکسیژن دچار خوردگی شود، به همین دلیل بسیاری از شیرهای چدنی با پوشش‌های محافظ مانند اپوکسی تولید می‌شوند. سلامت و کیفیت این پوشش روی دوام محصول مؤثر است.
شیر برنجی تا چند بار فشار را تحمل می‌کند؟
عدد ثابتی برای همه محصولات وجود ندارد. باید PN، Class یا Maximum Allowable Pressure همان مدل از روی کاتالوگ سازنده بررسی شود.
شیر چدنی برای آب گرم مناسب است؟
بسیاری از شیرهای چدنی برای سیستم آب گرم و HVAC طراحی می‌شوند، ولی حداکثر دمای مجاز باید از جدول Pressure/Temperature همان محصول کنترل شود.
چرا شیرهای بزرگ بیشتر چدنی هستند؟
قابلیت ریخته‌گری، هزینه متریال و امکان تولید اقتصادی بدنه‌های بزرگ باعث شده چدن در شیرهای صنعتی سایز بالا بسیار رایج باشد.
برای موتورخانه شیر چدنی بخریم یا برنجی؟
در سایزهای پایین و خطوط رزوه‌ای شیر برنجی و در خطوط اصلی فلنجی با قطر بالاتر شیر چدنی رایج‌تر است. در یک موتورخانه معمولاً هر دو گروه همزمان استفاده می‌شوند.
آیا قیمت شیر برنجی بیشتر از چدنی است؟
مقایسه صرفاً بر اساس جنس دقیق نیست. سایز، برند، نوع شیر، کلاس فشار و وزن محصول تأثیر زیادی بر قیمت دارند؛ بنابراین قیمت باید بین دو محصول با مشخصات کاری مشابه مقایسه شود.
