راهنمای خرید اتصالات گالوانیزه؛ چه نوع و سایزی انتخاب کنیم؟

انتخاب اتصالات گالوانیزه زمانی ساده است که دقیقاً بدانید اتصال برای چه کاری استفاده می‌شود، سایز لوله چقدر است و سیستم در چه شرایطی کار می‌کند. انتخاب اشتباه زانو، سه‌راهی، بوشن یا حتی یک سایز نامناسب می‌تواند باعث نشتی، افت فشار، دشوار شدن نصب و افزایش هزینه اجرای لوله‌کشی شود.

اتصالات گالوانیزه معمولاً از فولاد یا چدن ساخته می‌شوند و پوشش روی سطح آن‌ها مقاومت قطعه را در برابر خوردگی و رطوبت افزایش می‌دهد. این محصولات در تأسیسات ساختمانی، خطوط آب، هوای فشرده و بسیاری از کاربردهای صنعتی استفاده می‌شوند. بااین‌حال، هنگام خرید نباید فقط به عبارت «گالوانیزه» روی محصول توجه کرد؛ نوع اتصال، سایز اسمی، نوع رزوه، فشار کاری، کیفیت پوشش و کاربرد پروژه باید هم‌زمان بررسی شوند.

قبل از خرید اتصالات گالوانیزه چه اطلاعاتی داشته باشیم؟

پیش از انتخاب محصول بهتر است پنج مشخصه پروژه را مشخص کنید:

• سایز اسمی لوله
• نوع و جنس لوله
• نوع سیال
• فشار و دمای کاری سیستم
• شکل مسیر لوله‌کشی و تعداد انشعابات

برای مثال، اگر فقط قرار است مسیر یک لوله ۹۰ درجه تغییر کند، زانویی نیاز دارید؛ اما اگر از خط اصلی یک انشعاب گرفته شود، سه‌راهی انتخاب منطقی‌تری است. اگر دو بخش سیستم نیز باید در آینده به‌راحتی جدا شوند، مهره ماسوره نسبت به بوشن انتخاب کاربردی‌تری خواهد بود.

بنابراین سؤال اصلی هنگام خرید نباید فقط «چه سایزی بخرم؟» باشد؛ ابتدا باید مشخص شود چه نوع اتصال برای آن نقطه از شبکه لازم است و سپس سایز آن تعیین شود.

انواع اتصالات گالوانیزه و کاربرد هرکدام

اتصالات گالوانیزه در مدل‌های مختلفی تولید می‌شوند و هرکدام وظیفه مشخصی در مسیر لوله دارند.

زانویی گالوانیزه

زانویی برای تغییر جهت مسیر لوله استفاده می‌شود. مدل‌های ۹۰ درجه برای تغییر مسیر کامل و مدل‌های ۴۵ درجه برای تغییر مسیر ملایم‌تر کاربرد دارند.

استفاده بی‌دلیل از تعداد زیادی زانو می‌تواند مقاومت مسیر را افزایش دهد؛ بنابراین هنگام طراحی شبکه بهتر است مسیر تا حد امکان مستقیم باقی بماند.

سه‌راهی گالوانیزه

سه‌راهی برای ایجاد یک انشعاب از خط اصلی استفاده می‌شود. اگر خط اصلی و انشعاب هم‌اندازه باشند، سه‌راهی مساوی انتخاب می‌شود؛ اما اگر قطر انشعاب کمتر باشد باید از سه‌راهی تبدیلی استفاده کرد.

برای مثال:

خط اصلی ۱ اینچ + انشعاب ۱ اینچ → سه‌راهی مساوی

خط اصلی ۱ اینچ + انشعاب ۱/۲ اینچ → سه‌راهی تبدیلی

بوشن گالوانیزه

بوشن برای اتصال دو بخش رزوه‌دار به یکدیگر استفاده می‌شود. بوشن مساوی زمانی کاربرد دارد که هر دو طرف یک سایز باشند و بوشن تبدیلی برای اتصال دو سایز متفاوت استفاده می‌شود.

مغزی گالوانیزه

مغزی قطعه‌ای است که معمولاً در هر دو سمت رزوه خارجی دارد و برای اتصال دو قطعه دارای رزوه داخلی کاربرد دارد.

در هنگام خرید مغزی، علاوه بر سایز، کیفیت رزوه اهمیت زیادی دارد؛ زیرا کوچک‌ترین آسیب یا ناهماهنگی در دنده‌ها می‌تواند آب‌بندی اتصال را دشوار کند.

مهره ماسوره گالوانیزه

اگر بخشی از شبکه باید در آینده برای تعمیر، تعویض یا سرویس باز شود، مهره ماسوره یکی از کاربردی‌ترین اتصالات است.

برخلاف بوشن که برای باز کردن آن معمولاً باید بخشی از مسیر چرخانده شود، مهره ماسوره امکان جداسازی دو طرف خط را ساده‌تر می‌کند. به همین دلیل معمولاً نزدیک پمپ، شیرآلات یا تجهیزاتی که احتمال تعمیر آن‌ها وجود دارد استفاده می‌شود.

تبدیل گالوانیزه

تبدیل زمانی استفاده می‌شود که قطر دو قسمت شبکه یکسان نباشد.

برای مثال اگر خط اصلی ۲ اینچ باشد اما تجهیز موردنظر ورودی ۱ اینچ داشته باشد، باید از تبدیل مناسب استفاده شود. استفاده از تبدیل نامناسب می‌تواند باعث محدود شدن بیش از حد جریان یا ایجاد اتصال غیراستاندارد شود.

درپوش یا کپ گالوانیزه

برای مسدود کردن انتهای یک مسیر یا انشعاب رزوه‌دار استفاده می‌شود. این قطعات زمانی اهمیت دارند که بخشی از شبکه فعلاً مورد استفاده نیست اما قرار است برای توسعه آینده باقی بماند.

جدول سایز اتصالات گالوانیزه

یکی از اشتباهات متداول هنگام خرید این است که سایز اسمی لوله با قطر واقعی آن یکسان در نظر گرفته می‌شود؛ درحالی‌که این دو عدد لزوماً برابر نیستند.

برای نمونه، در جداول رایج سایزبندی، لوله اسمی ۱ اینچ دارای قطر خارجی حدود 33.4 میلی‌متر است و سایز اسمی ۲ اینچ قطر خارجی حدود 60.3 میلی‌متر دارد.

نکته: قطرهای جدول برای تشخیص حدودی سایز مفید هستند، اما انتخاب نهایی باید براساس استاندارد لوله، نوع رزوه و مشخصات محصول انجام شود.

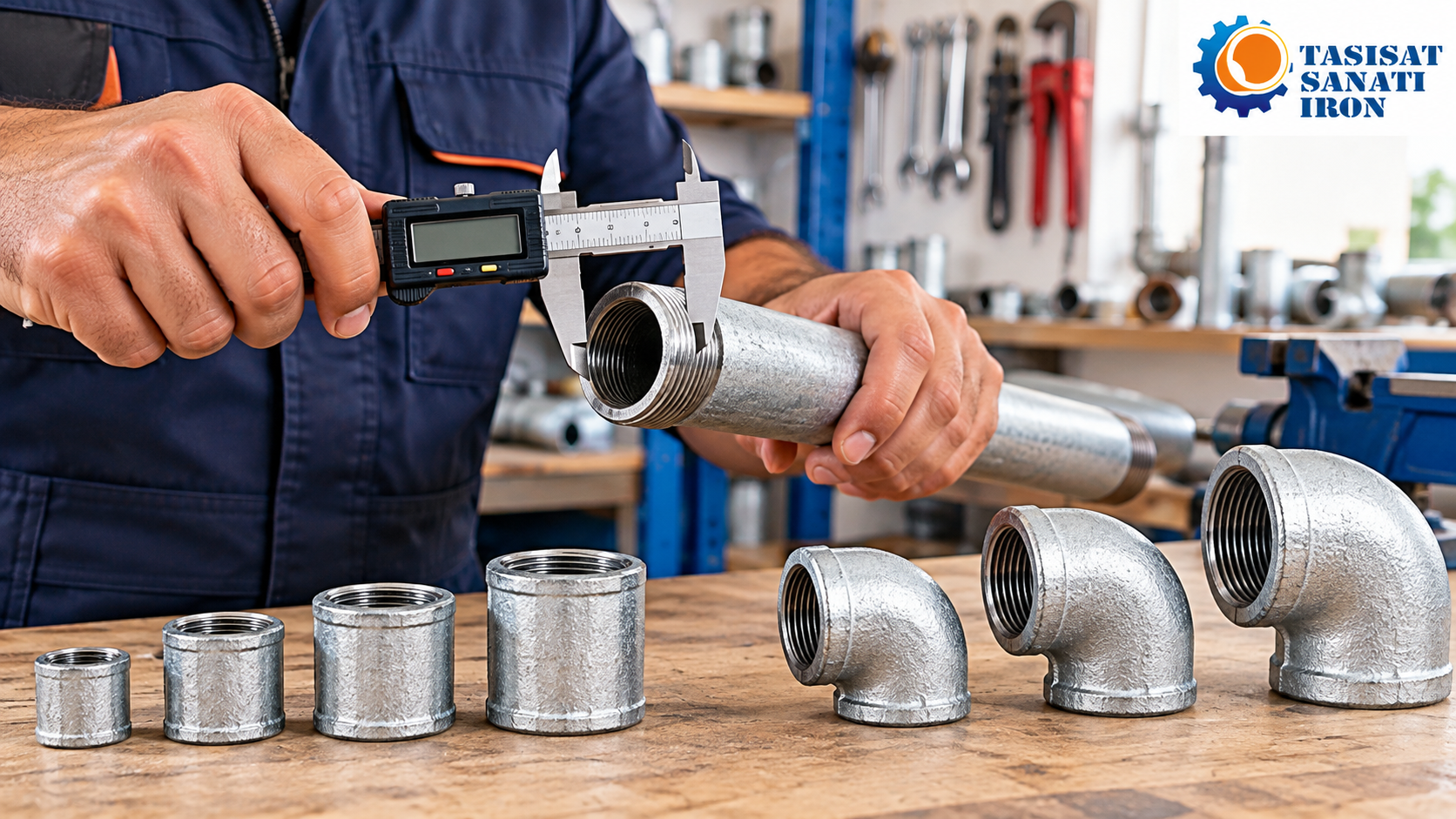

چگونه سایز مناسب اتصالات گالوانیزه را انتخاب کنیم؟

قاعده پایه ساده است:

سایز اتصال باید با سایز اسمی لوله یا تجهیزی که به آن متصل می‌شود مطابقت داشته باشد.

بنابراین اگر روی لوله یا اتصال قبلی عبارت 1″ درج شده باشد، معمولاً باید اتصال ۱ اینچ تهیه کنید.

اگر مشخصات قطعه قبلی در دسترس نیست، اندازه‌گیری می‌تواند کمک‌کننده باشد؛ اما نباید قطر بیرونی را مستقیماً به اینچ تبدیل کرد و همان عدد را به‌عنوان سایز اتصال در نظر گرفت.

برای مثال ممکن است با کولیس قطری نزدیک 33 میلی‌متر اندازه بگیرید. این عدد به معنی اتصال ۱.۳ اینچ نیست؛ بلکه احتمالاً مربوط به لوله با سایز اسمی ۱ اینچ است.

اگر اتصال قبلی در دسترس باشد

بهترین روش این است که ابتدا نوشته یا حک روی بدنه را بررسی کنید. در بسیاری از اتصالات سایز به صورت ½، ¾، 1، 1½ یا 2 اینچ درج شده است.

اگر فقط لوله در دسترس باشد

قطر خارجی لوله را با کولیس اندازه بگیرید و سپس آن را با جدول سایز استاندارد تطبیق دهید.

اگر دو طرف مسیر سایز متفاوت داشته باشند

در این شرایط نباید یکی از سایزها را به‌زور با اتصال دیگر هماهنگ کرد؛ از تبدیل یا اتصال تبدیلی مناسب استفاده کنید.

جدول انتخاب سریع نوع اتصال

این جدول می‌تواند قبل از خرید، انتخاب اولیه نوع اتصال را بسیار سریع‌تر کند.

گالوانیزه گرم بهتر است یا گالوانیزه سرد؟

یکی دیگر از موارد مهم در انتخاب اتصال، نوع پوشش گالوانیزه است.

در گالوانیزه گرم، قطعه در روی مذاب قرار می‌گیرد و معمولاً لایه محافظ ضخیم‌تری روی سطح ایجاد می‌شود. این ویژگی باعث می‌شود قطعه در محیط‌های مرطوب و خورنده دوام مناسبی داشته باشد. برای پوشش روی به روش غوطه‌وری گرم روی برخی قطعات آهنی و فولادی، استاندارد ASTM A153/A153M نیز الزامات مربوط به پوشش، ضخامت و کیفیت سطح را مشخص می‌کند.

در گالوانیزه سرد یا الکتروگالوانیزه، پوشش معمولاً نازک‌تر است و برای شرایطی که مقاومت بسیار بالا در برابر خوردگی لازم نیست می‌تواند استفاده شود. منابع فنی نیز تفاوت ضخامت و مقاومت به خوردگی این دو روش را از عوامل مهم در انتخاب می‌دانند.

در نتیجه نمی‌توان گفت یکی همیشه بهتر است؛ شرایط محیطی و مشخصات پروژه تعیین می‌کند کدام پوشش مناسب‌تر است.

رزوه اتصال را هنگام خرید جدی بگیرید

در اتصالات دنده‌ای، کیفیت رزوه تقریباً به‌اندازه جنس بدنه اهمیت دارد. رزوه‌های معیوب، ناقص یا ضربه‌خورده می‌توانند باعث دشواری نصب و نشتی شوند.

هنگام بررسی محصول به این موارد توجه کنید:

• دندانه‌ها شکستگی نداشته باشند.
• ابتدای رزوه له‌شده یا کج نباشد.
• براده یا زائده فلزی روی رزوه باقی نمانده باشد.
• رزوه‌ها یکنواخت باشند.
• اتصال بدون فشار غیرعادی روی قطعه مقابل بسته شود.

استاندارد رزوه دو قطعه نیز باید سازگار باشد. سیستم‌هایی مانند BSP و NPT از نظر شکل و زاویه رزوه یکسان نیستند و نباید صرفاً به دلیل نزدیک بودن قطر، آن‌ها را بدون بررسی به یکدیگر متصل کرد.

استاندارد اتصالات گالوانیزه چه اهمیتی دارد؟

در پروژه‌های حرفه‌ای فقط ظاهر محصول معیار انتخاب نیست. استاندارد ساخت، جنس قطعه و مشخصات رزوه نیز باید بررسی شوند.

برای برخی اتصالات آهنی رزوه‌ای استانداردهایی مانند BS EN 10242 / ISO 49 مطرح هستند و برای برخی پوشش‌های گالوانیزه گرم نیز استانداردهایی مانند ASTM A153/A153M مورد استفاده قرار می‌گیرند. استاندارد دقیق موردنیاز باید براساس نوع اتصال و مشخصات طراحی پروژه انتخاب شود.

بنابراین وجود عبارت «گالوانیزه» به‌تنهایی تضمین‌کننده مناسب بودن اتصال برای هر پروژه‌ای نیست.

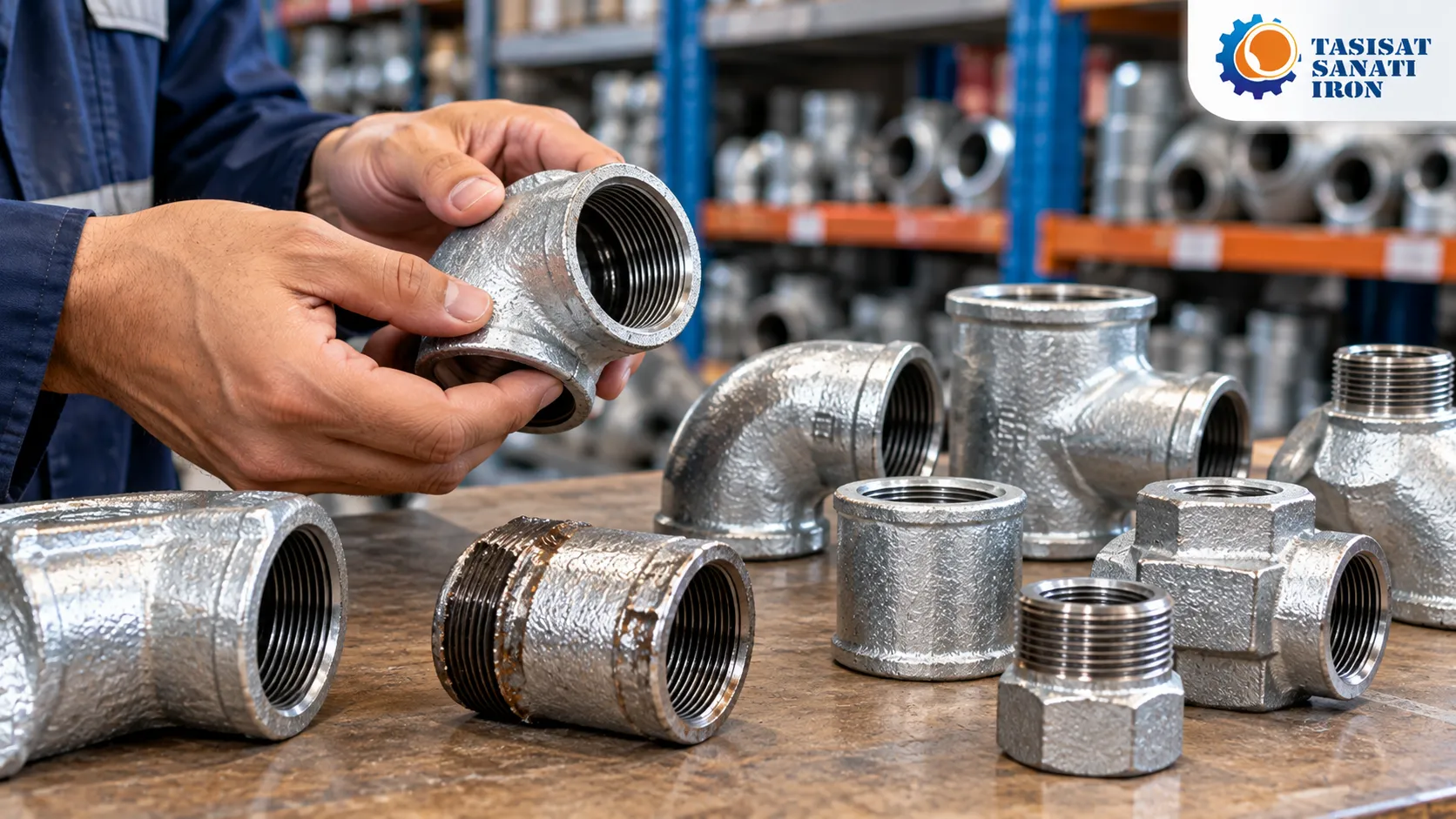

موقع خرید اتصالات گالوانیزه چه چیزهایی را بررسی کنیم؟

اگر قصد خرید اتصالات گالوانیزه توپی برزیل یا سایر اتصالات گالوانیزه را دارید، پیش از ثبت سفارش بهتر است مشخصات زیر را کنترل کنید:

کیفیت سطح گالوانیزه

پوشش سطح باید تا حد امکان یکنواخت باشد. پوسته‌شدن، زنگ‌زدگی موضعی یا آسیب شدید سطح می‌تواند نشان‌دهنده افت کیفیت پوشش یا نگهداری نامناسب محصول باشد.

کیفیت رزوه

رزوه یکی از اصلی‌ترین نقاط آب‌بندی اتصال است. محصولی که رزوه آن آسیب دیده، حتی در صورت کیفیت مناسب بدنه می‌تواند هنگام نصب مشکل ایجاد کند.

سایز دقیق

سایز اتصال باید براساس سایز اسمی سیستم انتخاب شود، نه صرفاً اندازه‌ای که با خط‌کش از سطح بیرونی به دست آمده است.

فشار و دمای کاری

هر اتصال برای محدوده مشخصی طراحی شده است. به‌خصوص در تأسیسات صنعتی نباید محصول تنها براساس سایز خریداری شود.

اصالت برند

در محصولات برنددار، حک روی بدنه، شکل بسته‌بندی، مشخصات فنی و منبع تأمین باید بررسی شود؛ زیرا در اتصالات پرمصرف احتمال عرضه کالای نامعتبر وجود دارد.

کیفیت لوله و اتصالات، ضخامت پوشش روی و شرایط نصب می‌توانند مستقیماً بر دوام شبکه اثر بگذارند؛ برای بررسی دقیق‌تر این موضوع می‌توانید مطلب طول عمر لوله گالوانیزه را مطالعه کنید.

آیا بزرگ‌تر انتخاب کردن سایز اتصال بهتر است؟

خیر. بزرگ‌تر بودن اتصال به معنی عملکرد بهتر نیست.

اگر سیستم برای سایز ۱ اینچ طراحی شده باشد، استفاده از اتصال بزرگ‌تر بدون طراحی صحیح و تبدیل مناسب مزیتی ایجاد نمی‌کند. سایز لوله بر اساس دبی موردنیاز، سرعت جریان، افت فشار و طراحی سیستم مشخص می‌شود و تغییر خودسرانه آن می‌تواند عملکرد شبکه را تغییر دهد.

در مقابل، کوچک کردن مسیر نیز می‌تواند باعث افزایش سرعت جریان و افت فشار شود.

بنابراین بهترین سایز، بزرگ‌ترین سایز نیست؛ سایزی است که با طراحی شبکه مطابقت داشته باشد.

چه زمانی به اتصال تبدیلی نیاز داریم؟

هرگاه دو قطعه با سایز متفاوت قرار است به یکدیگر متصل شوند، تبدیل وارد مدار می‌شود.

مثلاً:

• لوله ۲ اینچ → شیر ۱½ اینچ
• خط اصلی ۱ اینچ → انشعاب ½ اینچ
• پمپ با خروجی متفاوت از قطر خط

در چنین شرایطی باید تبدیل براساس هر دو سایز سفارش داده شود؛ برای مثال «تبدیل ۱ اینچ به ۳/۴ اینچ».

جهت نر و مادگی اتصال نیز باید هنگام سفارش مشخص باشد.

اتصالات گالوانیزه برای چه پروژه‌هایی مناسب هستند؟

به دلیل مقاومت بهتر سطح در برابر خوردگی، این محصولات در بسیاری از شبکه‌های ساختمانی و صنعتی استفاده می‌شوند، از جمله:

• برخی خطوط تأسیسات ساختمانی
• شبکه‌های هوای فشرده
• خطوط انتقال آب در کاربردهای مجاز
• سیستم‌های آبیاری
• تأسیسات صنعتی
• محیط‌های دارای رطوبت
• برخی سیستم‌های آتش‌نشانی و مکانیکی طبق طراحی پروژه

اما نوع سیال، کیفیت آب، الزامات بهداشتی، فشار و استانداردهای پروژه باید پیش از انتخاب بررسی شود. گالوانیزه بودن یک قطعه به معنی مناسب بودن آن برای تمام سیالات نیست.

اگر پروژه شما مربوط به سیستم‌های فاضلاب ساختمانی باشد، انتخاب محصول کاملاً متفاوت خواهد بود و بررسی گزینه‌هایی مانند خرید لوله و اتصالات پوش فیت منطقی‌تر است؛ زیرا ساختار، نوع اتصال و کاربرد این سیستم با اتصالات فلزی گالوانیزه تفاوت دارد.

اشتباهات رایج هنگام خرید اتصالات گالوانیزه

یکی از بهترین روش‌های جلوگیری از هزینه اضافه، شناخت خطاهای رایج هنگام سفارش است.

انتخاب سایز براساس قطر ظاهری

سایز اسمی لوله با قطر خارجی آن یکسان نیست. این اشتباه به‌خصوص در خرید اینترنتی باعث سفارش سایز نادرست می‌شود.

توجه نکردن به نوع رزوه

دو اتصال ممکن است قطر نزدیک به هم داشته باشند اما استاندارد رزوه آن‌ها متفاوت باشد.

خرید تمام اتصالات در یک سایز

در یک پروژه ممکن است خط اصلی ۲ اینچ، انشعاب ۱ اینچ و اتصال تجهیزات ۳/۴ اینچ باشد. بنابراین قبل از خرید باید نقشه یا لیست متریال تهیه شود.

حذف مهره ماسوره برای کاهش هزینه

در بخش‌هایی که تعمیر تجهیزات محتمل است، حذف مهره ماسوره شاید هزینه اولیه را کمی کاهش دهد اما تعمیرات آینده را دشوار می‌کند.

انتخاب فقط براساس قیمت

اختلاف قیمت میان دو محصول ممکن است ناشی از جنس بدنه، کیفیت رزوه، ضخامت پوشش، استاندارد تولید یا برند باشد. بنابراین قیمت باید در کنار مشخصات فنی بررسی شود.

چک‌لیست سفارش اتصالات گالوانیزه

قبل از ثبت سفارش، برای هر اتصال این اطلاعات را مشخص کنید:

نوع اتصال + سایز + نوع رزوه + جنس + نوع پوشش + تعداد + استاندارد موردنیاز

مثلاً به‌جای سفارش مبهم «۲۰ عدد زانویی گالوانیزه»، بهتر است سفارش به شکل زیر ثبت شود:

۲۰ عدد زانویی گالوانیزه ۹۰ درجه، سایز ۱ اینچ، رزوه مطابق سیستم پروژه

این روش احتمال اشتباه در تأمین کالا را به شکل محسوسی کاهش می‌دهد.

جمع‌بندی؛ چه اتصال گالوانیزه‌ای بخریم؟

برای انتخاب اتصال مناسب ابتدا عملکرد موردنیاز در مسیر را مشخص کنید. برای تغییر جهت زانویی، برای انشعاب سه‌راهی، برای اتصال قابل باز شدن مهره ماسوره و برای تغییر قطر تبدیل نیاز دارید. سپس سایز اتصال را براساس سایز اسمی لوله و استاندارد رزوه انتخاب کنید.

در مرحله بعد کیفیت گالوانیزه، سلامت رزوه‌ها، فشار و دمای کاری و استاندارد محصول را بررسی کنید. این روش بسیار مطمئن‌تر از انتخاب اتصال صرفاً براساس ظاهر یا قیمت است.

در سپهر آتیه نیز بهتر است هنگام استعلام یا خرید، مشخصات دقیق پروژه شامل نوع اتصال، سایز، تعداد و کاربرد اعلام شود تا انتخاب محصول با نیاز واقعی سیستم هماهنگ باشد.

سوالات متداول

سایز اتصال گالوانیزه باید با سایز لوله یکی باشد؟

در اتصالات مساوی معمولاً بله؛ سایز اسمی اتصال باید با سایز اسمی لوله مطابقت داشته باشد. اگر دو طرف سیستم سایز متفاوتی دارند باید از تبدیل یا اتصال تبدیلی استفاده شود.

از کجا بفهمیم اتصال گالوانیزه ۱ اینچ است؟

ابتدا نوشته حک‌شده روی بدنه را بررسی کنید. اگر مشخصات قابل مشاهده نیست، قطر لوله یا رزوه را اندازه بگیرید و با جدول استاندارد سایزها تطبیق دهید؛ قطر خارجی لوله ۱ اینچ معمولاً حدود 33.4 میلی‌متر است.

برای تغییر مسیر لوله از چه اتصالی استفاده می‌شود؟

برای تغییر جهت معمولاً از زانویی ۴۵ یا ۹۰ درجه استفاده می‌شود. انتخاب زاویه به شکل مسیر و طراحی شبکه بستگی دارد.

بوشن و مهره ماسوره چه تفاوتی دارند؟

هر دو می‌توانند برای اتصال بخش‌های مختلف خط استفاده شوند، اما مهره ماسوره برای نقاطی که در آینده نیاز به باز و بسته شدن دارند مناسب‌تر است.

هنگام خرید اتصالات گالوانیزه چه چیزی از همه مهم‌تر است؟

سایز صحیح، استاندارد رزوه، کیفیت پوشش گالوانیزه، سلامت دنده‌ها و تناسب فشار و دمای کاری با پروژه باید هم‌زمان بررسی شوند.
